Popis

Technické parametry

BCM Auto díly

Klíčové funkce

Používá se ke sběru relevantních vstupních signálů a řízení provozu elektrických součástí.

Bcm Auto Parts

Obrázek 1 vzhled modulu

Vzhled a velikost

Základní rozměry modulu jsou uvedeny na obrázku výše. Pokud jsou vyžadovány konkrétní rozměry, přečtěte si prosím výkres návrhu.

Technické parametry

Vstup / výstup

Moduly

2-Way 12a výstupní výstup

13 kanálů 9a výkonový výstup

6-Way 4A výstupní výstup

2-Way 2a výstupní výstup

6-Way 1A výkonový výstup (s reverzní ochranou)

1 kanál 4a nízký - Boční výstup

1 12 v výkonu

1 kanál 5V výkon

2-Way C3 Rychlost vozidla Výstup signálu

Výstup signálu rychlosti vozidla 2-Way

2 High - Side Digitální vstupy

12 Low - Boční digitální vstupy

2 plovoucí digitální vstupy

8-kanálový analogový vstup AI

Může měřit signály změny odporu, jako je signál palivového signálu nebo teplotního senzoru. Může měřit rozsah změny odporu 0-500Ω

2 vstupy pulsů

Může měřit rychlost otáčky motoru nebo vozidla

1 kanálový frekvenční rozsah 0,5-2 kHz, používaný pro rychlost vozidla

1 kanálový frekvenční rozsah 2Hz -20 kHz, pro rychlost

1 low - boční probuzení - nahoru

1 může autobus

1 Rozhraní ISO11898 (CAN2.0B) pro komunikaci s hlavním ovládacím modulem nástroje

Můžete si vybrat, zda připojit terminálový rezistor 120Ω

Sdělení

1 Rozhraní ISO11898 (CAN2.0B) pro komunikaci s hlavním ovládacím modulem nástroje

Může sběrnice online a funkce vzdálené aktualizace

Komunikační protokol: Přizpůsobený komunikační protokol pro přizpůsobení

Konektor

Modul používá vysoce spolehlivé konektory Tyco Automotive Connectors

Modul přijímá 21 - pin, 18-pin, 15-pin, 12-pin, 9-pin a 6 pin plug-ins

Pracovní prostředí

Rozsah pracovní teploty: -30 stupňů -+70 stupeň;

Rozsah teploty skladování: -40 stupňů na + 85 stupeň

Vlhkost a teplota: Teplota 55 stupňů /vlhkost 93%, teplota 25 stupňů /vlhkost 97%

Elektrické parametry

Rozsah napájení: 12V-32V

Ochrana zkratu na půdu nebo napájení

Ochrana před inverzí polarity

Spotřeba energie: Méně nebo rovná 180 W

Aktuální v režimu spánku: Méně než 2 Ma

Výkon EMC/EMI

(BCI) Na kabelovém svazku

Anti - Provedené rušení: BCI podle ISO11452-4, 50 mA, třída B

Elektrické rušení na elektrické vedení a vysokém vstupu (ISO7637-2)

Pulz 1: -450V; Ri=50; td=1 ms, t 1=1 s, třída C. puls 2a: +50 v; Ri=2; td=0.05 ms, t 1=1 s, třída B. puls 2b: +20 v; Ri=0.05; td=0.5 s, třída C

Pulz 3A, 3B: ± 200 V; Ri=50; td=0.1 µs, třída A

Puls 4: US=-12 V; Ua=-5 v; t 7=100 ms; t 9=10 s, třída b

Pulse 5a: +100 V; Ri=1.5; td=400 ms, třída B

Elektromagnetické rušení

na signálních částech (ISO7637-3) pulzy

A a B: ± 80V, třída B

Vyzařované emise

V souladu se směrnicí 2006/28/CE

E označení

Certifikace v souladu se směrnicí 2006/28/CE

Elektrostatický výboj

Vypouštění přímo z konektoru konektoru přes 2KΩ a 330pf: 2 kV vzduchový roztok: 8 kV

Kontaktní propuštění: 4 kV

Mechanické vlastnosti

Shell

Modul je obsazení hliníkového krytu

Bydlení je splash - důkaz

Bydlení má dobrý rozptyl tepla, a tak zajišťuje dlouhý - spolehlivost termínu

Šokovat

Odolaje 15 Newtonů, 11ms, 3 šoky na osu za směr (celkem 18krát), takže splnění testovacích specifikací IEC/CEI 68-2-27

Vibrace

Test 1: CEI 68-2-6, Test FC

Band [5 Hz, 27,3 Hz], s +/- 1 MM posun

Pás [27,3 Hz, 100 Hz], s 3G zrychlením, 1 oktáva/min,

Doba trvání testu: 8 hodin vypnutí na 3 osy (nahoru - dolů, vlevo - vpravo a přední - vzadu)

Instalace identická s vozidlem (CEI 68.2.47)

Instalovat

Modul sběrnice CAN je opraven 4 šrouby. Instalační prostředí by mělo být ventilováno a daleko od zdrojů tepla, přičemž port vložení konektoru směřuje dolů.

Definice pin

1. Uspořádání konektoru modulu IM228 je zobrazeno na obrázku

2. Názvy konektoru zleva doprava jsou CN1, CN2, CN3, CN4, CN5 a CN6.

Schematic diagram of IM228 module connector layout

Obrázek 2 Schematický diagram rozložení konektoru modulu IM228

product-435-294

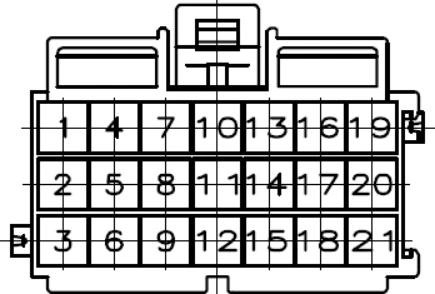

CN1Terminální postroj Plug SheathAMP: 1-967625-1 (žena- hnědý)

product-368-293

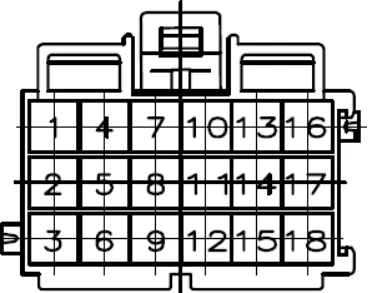

CN2Terminální postroj Plug SheathAMP: 1-967624-1 (žena- šedá)

product-228-283

CN3Terminální postroj Plug SheathAMP: 1-967621-1 (žena-- žluť)

product-177-283

CN4Terminální postroj Plug SheathAMP: 1-965640-1 (žena- modrý)

product-279-287

CN5Terminální postroj Plug SheathAMP: 1-967622-1 (žena-- zelený)

product-330-289

CN6Terminální postroj Plug SheathAMP: 1-967623-1 (žena- fialová)

Různé modely a konfigurace modulů IM228 mají různé funkce a jejich definice pinů se také liší. Definice rozhraní modulu IM228 je uvedena v tabulce 1.

Definice pinů modulu tabulky 1

jméno	Číslo kolíku	Vstup/výstup Typ výstupu	Poznámky	Napájení tkanina
Out1	Cn 5- 04	Vysoký výstup	Hodnocený proud 12a	Vs2
Out2	Cn 2- 16	Vysoký výstup	Hodnocený proud 12a	Vs1
Out3	Cn 6- 10	Vysoký výstup	Hodnocený proud 9a	Vs2
Out4	Cn 1- 21	Vysoký výstup	Hodnocený proud 9a	Vs1
Out5	Cn 3- 01	Vysoký výstup	Hodnocený proud 9a	Vs1
Out6	Cn 5- 03	Vysoký výstup	Hodnocený proud 9a	Vs2
Out7	Cn 5- 02	Vysoký výstup	Hodnocený proud 9a	Vs2
Out8	Cn 2- 18	Vysoký výstup	Hodnocený proud 9a	Vs1
Out9	Cn 6- 04	Vysoký výstup	Hodnocený proud 9a	Vs2
Out10	Cn 1- 16	Vysoký výstup	Hodnocený proud 9a	Vs1
Out11	Cn 5- 01	Vysoký výstup	Hodnocený proud 9a	Vs2
Out12	Cn 6- 01	Vysoký výstup	Hodnocený proud 9a	Vs2
Out13	Cn 2- 17	Vysoký výstup	Hodnocený proud 9a	Vs1
Out14	Cn 1- 20	Vysoký výstup	Hodnocený proud 9a	Vs1
Out15	Cn 6- 07	Nízký výstup	Hodnocený proud L4A	Vs2
Out16	Cn 1- 19	Vysoký výstup	Hodnocený proud 9a	Vs1
Out17	Cn 6- 11	Vysoký výstup	Hodnocený proud 4a	VB
Out18	Cn 6- 14	Vysoký výstup	Hodnocený proud 4a	VB
Out19	Cn 4- 05	Vysoký výstup	Hodnocený proud 4a	Vs2
Out20	Cn 4- 04	Vysoký výstup	Hodnocený proud 4a	Vs2
Out21	Cn 6- 13	Vysoký výstup	Hodnocený proud 4a	Vs2
Out22	Cn 6- 15	Vysoký výstup	Hodnocený proud 4a	Vs2

Out23	Cn 1- 10	Vysoký výstup	Jmenovitý proud 1A (s reverzní ochranou)	VB
Out24	Cn 1- 14	Vysoký výstup	Jmenovitý proud 1A (s reverzní ochranou)
Out25	Cn 1- 13	Vysoký výstup	Hodnocený proud 2a
Out26	Cn 1- 17	Vysoký výstup	Hodnocený proud 2a
Out27	Cn 3- 04	Vysoký výstup	Jmenovitý proud 1A (s reverzní ochranou)	Vs1
Out28	Cn 3- 07	Vysoký výstup	Jmenovitý proud 1A (s reverzní ochranou)	Vs1
Out29	Cn 4- 02	Vysoký výstup	Jmenovitý proud 1A (s reverzní ochranou)
Out30	Cn 4- 01	Vysoký výstup	Jmenovitý proud 1A (s reverzní ochranou)
31	Cn 2- 05	Může probudit - nahoru Drát	Wk0_l
32	Cn 3- 03	Může linie	Can_gnd
33	Cn 3- 02	Může linie	CAN_120R
34	Cn 3- 06	Může linie	Canl_i
35	Cn 3- 05	Může linie	Canh_i
36	Cn 3- 09	Může linie	Canl_o
37	Cn 3- 08	Může linie	Canh_o
38	Cn 1- 09	Power Ground	GND
39	Cn 2- 06	Power Ground	GND
40	Cn 2- 03	napájení	VB
41	Cn 2- 01	napájení	Vs1
42	Cn 2- 02	napájení	Vs1
43	Cn 2- 04	napájení	Vs1
44	Cn 6- 02	napájení	Vs2
45	Cn 6- 03	napájení	Vs2
46	Cn 6- 06	napájení	Vs2
47	Cn 5- 05	zadejte	Pozitivní kontrola
48	Cn 5- 06	zadejte	Pozitivní kontrola
49	Cn 5- 07	zadejte	Negativní kontrola
50	Cn 5- 08	zadejte	Pozitivní kontrola
51	Cn 5- 09	zadejte	Pozitivní kontrola
52	Cn 1- 18	zadejte	Negativní kontrola	50 mA
53	Cn 1- 15	zadejte	Negativní kontrola	50 mA
54	Cn 1- 12	zadejte	Negativní kontrola	50 mA
55	Cn 1- 11	zadejte	Negativní kontrola	50 mA
56	Cn 2- 09	zadejte	Negativní kontrola
57	Cn 2- 08	zadejte	Negativní kontrola
58	Cn 2- 11	zadejte	Negativní kontrola
59	Cn 2- 12	zadejte	Negativní kontrola
60	Cn 2- 10	zadejte	Negativní kontrola
61	Cn 2- 13	zadejte	Adresové řádky

62	Cn 5- 11	zadejte	Uin0
63	Cn 5- 10	zadejte	Uin1
64	Cn 2- 14	zadejte	Oin0
65	Cn 2- 15	zadejte	Oin1
66	Cn 5- 12	zadejte	FIN0
67	Cn 1- 01	zadejte	AIN0
68	Cn 1- 02	zadejte	Ain1
69	Cn 1- 03	zadejte	Ain2
70	Cn 1- 04	zadejte	Ain3
71	Cn 1- 05	zadejte	AIN4
72	Cn 1- 06	zadejte	Ain5
73	Cn 1- 07	zadejte	Ain6
74	Cn 1- 08	zadejte	AIN7
75	Cn 6- 08	Výstup	Fout0
76	Cn 6- 12	Výstup	Fout1
77	Cn 6- 05	Výstup	Fout2
78	Cn 6- 09	Výstup	Fout3
79	Cn 4- 03	Výstup	P12_O
80	Cn 4- 06	Výstup	P05_O
81	Cn 2- 07	Výstup

ilustrovat:

V1 \\ V2 je napájecí napájení ACC ovládané hlavním přepínačem napájení, VB je normální napájecí zdroj požáru, který není ovládán hlavním spínačem napájení.

Hodnocený proud je proud pro dlouhou dobu - termín (více než 1 hodinu najednou) za podmínek jmenovitého zatížení. Krátká operace - (méně než 1 minuta najednou) může překročit jmenovitý proud asi o 20%.

Lin představuje nízký - Efektivní vstupní signál, Hin představuje vysoký - efektivní vstupní signál, AIN představuje analogový vstupní signál, oin představuje plovoucí vstupní signál a Fout představuje frekvenční výstup.

MůžePrůvodce aplikací autobusového systému

Rozptyl tepla

Systémové zařízení generuje teplo během provozu. Neinstalujte modul sběrnice CAN CAN poblíž přehřátí částí, jako jsou výfukové potrubí.

Vyvarujte se instalace systémového vybavení v úzkých prostorech, abyste zabránili zrychlenému stárnutí nebo poškození zařízení.

Limit výkonu na jednotku: Modul má limit spotřeby tepelné energie, spotřeba tepelné energie je 11 W při okolní teplotě 50 stupňů a tepelná spotřeba energie je 7 W při okolní teplotě 70 stupňů

Mechanická struktura

Upevnění a vibrace

Použijte 6 šroubů s plochými hlavami, s zamykacími podložkami nebo bez něj, utáhněte 10N/M

Instalační povrchová rovina: 0,5 mm/100 mm

Stupeň na ochranu povrchu

Úroveň odolnosti proti prachu a vodě digitálního LCD přístroje je IP40 (po instalaci na přístrojové desce). Když modul používá těsnění těsnění na konektoru, úroveň odolnosti prachu a vody není menší než IP65 (aby se zabránilo vniknutí prachu a stříkání vody).

ilustrovat:

Při instalaci a používání systémového vybavení přijměte všechna nezbytná opatření, která zabrání vstupu nebo hromadění kapalin na zařízení nebo uvnitř zařízení.

Systémové zařízení je citlivé na mechanický šok. Dávejte pozor, abyste zabránili pádu během pohybu, instalace a používání.

Elektromagnetická kompatibilita

Požadavky na instalaci kabelového svazku:

Obecně lze říci, že spojení mezi senzory a systémovým zařízením by mělo být co nejkratší.

Analogové signály by měly být chráněny nebo blízko země

Kabely citlivého signálu (vysoký - Precision Analog Signal) by měly být udržovány daleko od vysokých - proudových kabelů

Rozdíl kříže -- kabelu, který přenáší signál oscilace (jako je signál PWM, minimální proud 1a), by neměl být menší než 1 mm2 a měl by být uspořádán blízko zemního vodiče.

Kabely nejsou umístěny v blízkosti kovových struktur

Umístění instalace

Modul je nainstalován svisle (chladič svisle).

Všechny body připojení a fixace jsou snadno dostupné (instalace a údržba)kabelážpřipojit

Pokud jde o výrobky CAN sběrnice, odpojte napájecí zdroj při připojení nebo odpojení konektoru kabelového svazku zapojení, jinak to ovlivní životnost a dokonce poškodí produkt.

Zařízení pro nabíjení baterie někdy generuje okamžité vysoké napětí, které přesahuje standardní napětí, které může poškodit nebo dokonce zničit komponenty ochrany proti přepětí. Opatření: Odpojte zařízení při nabíjení baterie.

Impedance ECU mezi senzorem a pohonem

Aby byla zajištěna správná provoz a krátká ochrana -, musí impedance mezi ECU a senzorem/pohonem splňovat následující požadavky (včetně impedance kabelu a konektoru)

Baterie "+" impedance pólu 0,3Ω

Battery "-" Impedance pólu 0,3Ω

Impedance mezi zemí senzoru a tělem vozidla je výstup <1Ω:

Výstupní impedance LS5A <1,2Ω

Výstupní impedance HS1.5a <6Ω

Výstupní impedance HS2A <3Ω

Výstupní impedance HS3.2A <3Ω

Výstupní impedance HS7A <2Ω

Výstupní impedance HS9A <0,6Ω

Vstupní charakteristiky

Vstup analogového signálu

Pro specifické parametry rozsahu napětí vstupního napětí analogového signálu naleznete v technických charakteristikách digitálního LCD přístroje nebo vstupního signálu modulu. Vstup je chráněn proti napěťovým nárůstům. Během napětí však nelze zaručit analogové detekční charakteristiky.

Klíčové body

Vstup nouzového signálu by měl být připojen k hlavnímu řídicímu modulu (digitální LCD přístroj), aby byl zajištěn normální provoz, když síť CAN selže.

Vstupní kolík je chráněn proti přepěťovému napětí až do 50 V (např. Demagnetizace induktoru).

Výstupní charakteristiky

Výstupní detekce otevřeného obvodu

Prahová hodnota detekce otevřených obvodů mezi měřičem a modulem:

Výstupní impedance LS <200KΩ (napětí baterie 28V)

Výstupní impedance HS <520Ω (napětí baterie 28V)

Ovládání štětce stěrače

Ujistěte se, že výstupní napětí štětce nepřesahuje 56 V, když se motor stěrače přepne z nízké rychlosti na vysokou rychlost.

Požadavky na zapojení sítě sběrnice mohou

Požadavky na zapojení

Může vysoká a může nízké čáry používat chráněné kabely a štít musí být připojen k zemnímu vodiči ECU. Aktuální kříž - sekční plocha by neměla být menší než 0,5 mm2.

Požadavky na zapojení

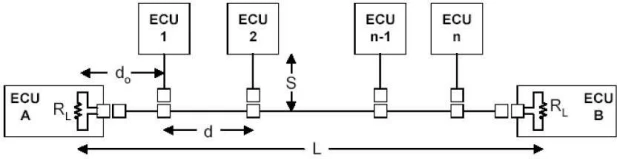

Rozložení linky sítě by mělo být co nejblíže lineárnímu uspořádání, aby se zabránilo odrazu kabelu. V praxi je nutné použít krátký pahýl pro připojení k kabelu kufru. Aby se minimalizovalo stojaté vlny, nemělo by být rozestup mezi uzly v síti stejné a délka a velikost krátkého pahýlu by neměla být úplně stejná. Specifická forma je znázorněna na obrázku 3

product-618-160
